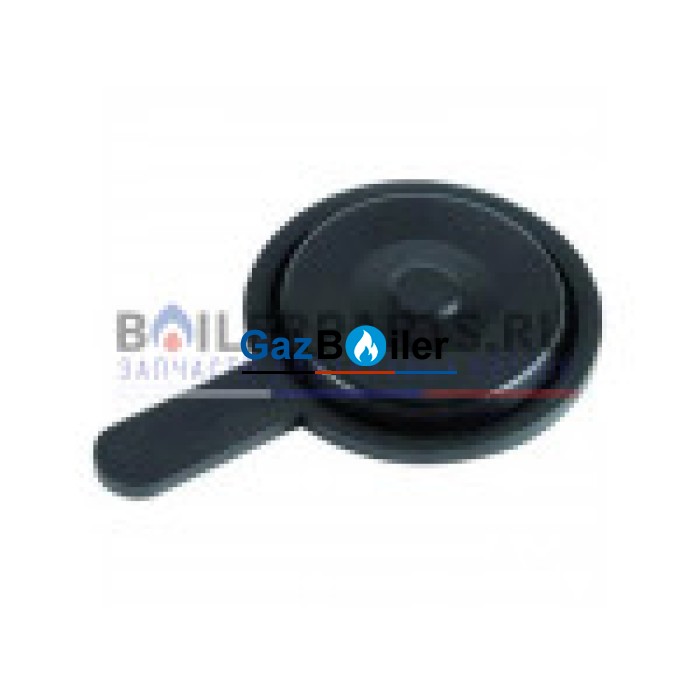

Мембрана (61301782) представляет собой диафрагму, предназначена для разделения полостей водяного регулятора.

Гидравлика котлов Chaffoteaux Elexia очень специфична и отличается от котлов других торговых марок с механическим переключением трехходового клапана.

Гидравлический блок котлов состоит из:

левого гидроблока, что подсоединен к вторичному теплообменнику

вторичного теплообменника

правого гидроблока с распределительным клапаном

Мембрана вмонтирована в правый гидроузел с вмонтированным на корпусе микровыключателем, картриджем трехходового и подсоединен к пластинчатому теплообменнику.

Вверху распределительного клапана расположен гидроузел, из пластмассы, внутри которого расположена резиновая диафрагма лепестковой формы.

При деформации мембраны, образовании на ее корпусе трещин или разрывов – диафрагму необходимо заменить для возобновления горячего водоснабжения.

Первой и основной причиной прекращения подачи горячей воды является неисправность мембраны трехходового переключающего клапана. При обнаружении течи со стороны распределительного блока также советуем обратить внимание на картридж трехходового клапана, при необходимости в замене других комплектующих трехходового – в наличии ремкомплект для ремонта гидравлического привода.

При правильном и своевременном обслуживании газового котла, чистке, промывке гидравлических комплектующих – срок службы мембраны предусмотрен заводом-производителем не менее 7-8 лет.

Основным фактором, влияющем на срок службы мембраны качество сантехнической воды – наличие загрязнений, химических элементов способствуют образованию накипи в гидроблоке и разрушению материала мембраны.

Мембрана имеет диаметр 70 мм и изготовлено из резины.

Устанавливается на следующие модели:

• Chaffoteaux Elexia 20 FF N EXP
• Chaffoteaux Elexia Comfort 23 CF G20
• Chaffoteaux Elexia Comfort 23 FF G20
• Chaffoteaux Elexia Comfort 24 FF N EXP
• Chaffoteaux Elexia Comfort 28 CF N EXP
• Chaffoteaux Elexia Comfort 28 FF N EXP

Производитель: Chaffoteaux
