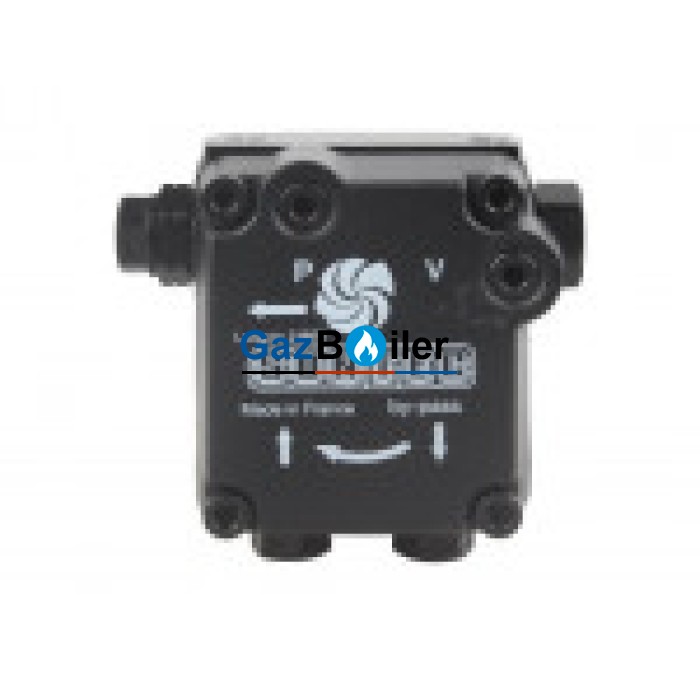

Насос Suntec AN 57 DK 1309 020201171

Разработан для перекачки и нагнетания дизтоплива и керосина к форсуночной линии отопительной горелки под давлением 7-15 атмосфер. В базовом исполнении предназначен для установки в 2-трубный контур. При монтаже в однотрубную систему требуется заменить байпасную заглушку на стальную, закрыв обратную линию.

Принцип действия:

Топливо проходит через встроенный фильтр с размером ячеек 150 мкм, поступает в клапан регулировки давления, а далее – на линию форсунки. Рабочая жидкость, не прошедшая через форсуночную линию, отправляется обратно в бак при 2-трубной системе или во всасывающую магистраль при однотрубной конструкции.

Характеристики и особенности:

• Модель имеет специальное исполнение – уплотнения вала изготовлены из витона, что позволяет перекачивать не только дизельное топливо, но и керосин.
• Насос рассчитан на вязкость топлива от 1 до 75 сСт.
• Производительность насоса меняется в зависимости от давления и вязкости жидкости, при значениях 11 бар и 5 сСт составляет 55 л/ч.
• Заводом установлено давление 9 атмосфер. Его можно отрегулировать вручную в большую или меньшую сторону, вращая регулятор по часовой/против часовой стрелки. При этом, в обязательном порядке следует использовать манометр, чтобы исключить риск поломки насоса.
• Вращение вала осуществляется против часовой стрелки. Выход на форсунку справа.
• Стравливание воздуха в двухтрубной конструкции осуществляется автоматически и может ускоряться с помощью ослабления порта манометра, в однотрубной – через открытый порт манометра.

Регулятор давления с функцией запирания, выход на форсунку справа (смотреть со стороны вала).

Производительность: при давлении 10 атм 58 лит.

Диапазон давления 7-14 бар.

Вращение: против часовой стрелки (смотреть со стороны вала).

Метод крепления: фланец диаметром 54 мм.

Присоединение топливных шлангов диаметром 1/4"

Производитель: Suntec
