Семейство управления 580 BIC – это встроенная система, обеспечивающая как функцию автоматического контроля над горелкой, так и функцию регулировки.

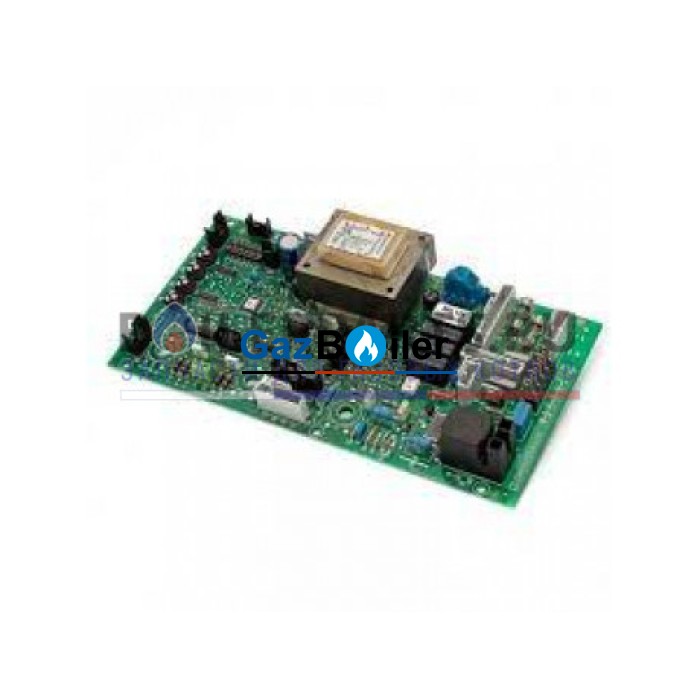

alt text Плата 0580125 разработана, чтобы работать с различными типами котлов, атмосферными или с вентиляторами, мгновенным нагревом санитарной воды или нагревом санитарной воды через бойлер.

Снабжение энергией 230V-15%, +10%
Зависимость от полярности — Да
Частота поставляемого напряжения 50+ 5 Hz
Защитная нагрузка от перегорания — Наружная, на панели
Расход энергии — 20 Вт
Степень защиты — IP00
Относительная влажность — 90% при 40 С без конденсации
Окружающий температурный диапазон -2О С до 60 С
Температура хранения — 20 — 80 С
Выход газового клапана ~ 230V 0.1A cos Y = 0.4
Выход вентилятора ~ 230Vac 0.35A cos Y = 0.6
Выход насоса ~ 230V 0.5A cos Y = 0.8
Выход воспламенителя ~ 230V 0.5A cos Y = 1
Максимальная загрузка модуляционной катушки электромагнитного клапана — 17 V 165 mA
Температурная погрешность ± 3 °С
4.5.2 Параметры управления горелкой
Блокирование после отсутствия пламени — кратковременное
Блокирование термостатом безопасности — кратковременное
Диапазон текущей ионизации — 0,5µА: 10µА@ 230 Vac
TW/TP 0.5сек (-0%, +10%)
Ts 10 сек (-10%, +0%)
Количество попыток зажигания — 3 при 1 пуске 33333
Очистка в процессе — 30 сек
Очистка после 20 сек (-0%, +10%)
Реакция на потерю пламени — Восстановление искрой
Количество электродов 1 — для контроля пламени и 2 — для розжига
Максимальная длина кабеля газового клапана — 1м
Максимальная длина кабеля для розжига — 1м
Максимальная длина кабеля для электрода контроля пламени — 1м
Классификация EN298 BMRVXN
