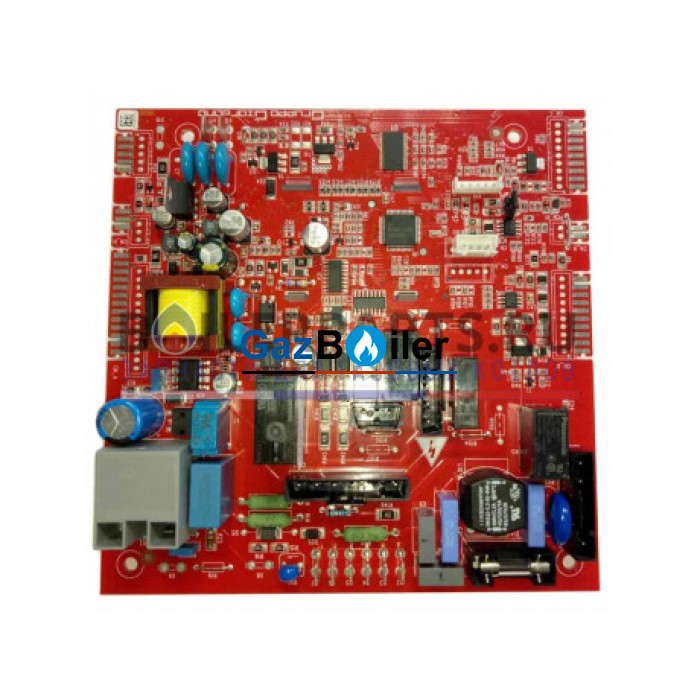

Электронная плата управления Fondital 6SCHEGAR38 (6SCHEMOD38)

ОПИСАНИЕ:

Бренд: Fondital

Плата управления предназначена для установки в двухконтурных котлах для отопления и приготовления горячей воды с помощью пластинчатого теплообменника и одноконтурных котлах с возможностью подключения накопительного бойлера. Используется в газовых котлах только с двумя теплообменниками (ГВС и отопления):

Nova Florida

Delfis CTFS 24

Delfis CTN 24

Delfis RBTFS 24

Delfis CTFS 40

Delfis RBTFS 40

Delfis RTFS 40

Fondital

Antea CTFS 24

Antea CTN 24.

Antea RBTFS 24

Antea CTFS 40

Antea RBTFS 40

Antea RTFS 40

При замене платы необходимо ввести параметры для программирования котла. Схема подсоединения и параметры для  настройки электронной платы управления котлов с принудительной и естественной тягой приведены в файле ниже основного фото. В памяти платы управления содержатся параметры. Их можно вывести на экран либо внести в них изменения с целью улучшить настройки работы котла. Эти параметры доступны напрямую через пользовательский интерфейс или через пульт ДУ.

Нажимая кнопку “Info” возможно просмотреть значение параметров программирования (от Р30 до Р57), в том числе такие как температуры подключенных датчиков, последние блокировки и т.д. Для выхода из режима просмотра параметров, нажмите кнопку “reset”. Также котел может самостоятельно вернуться к нормальной работе через 30 секунд после последнего нажатия кнопки.

При одновременном нажатии на три секунды кнопок «reset» и «- отопление» мы попадаем в меню настроек параметров.

При помощи кнопок “+/- отопление”, можно выбрать параметр, который мы хотим изменить. Нажатием на кнопку «ok» подтверждается изменение значения параметра, а символ разводного ключа указывает на то, что имеется возможность изменить показатель значения при помощи кнопок «+/- отопление».

После этого подтвердите изменение показателя значения нажатием на кнопку «ok».

Пролистайте значения, чтобы изменить следующие показатели, или выйдите из меню настроек при помощи кнопки «reset».
